Плата расширения eMG80-PRIU
Есть в продаже
Шт.
Купить
|
Артикул: 20864

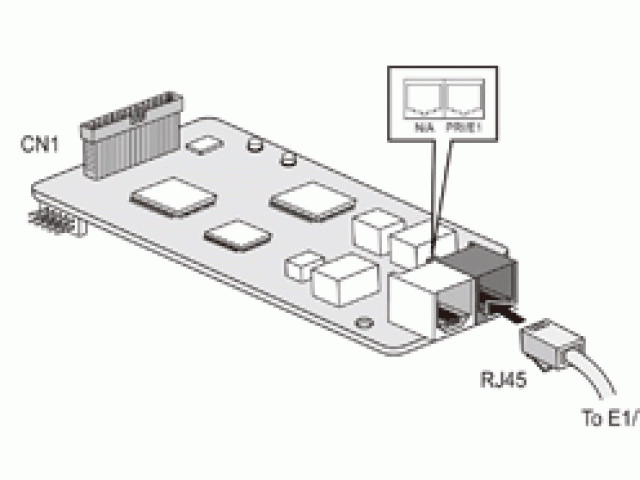

Описание:eMG80-PRIU 1 PRI/E1R2 или T1 (30 или 24 каналов) плата для подключения цифрового потока Е1.Плата интерфейсов ISDN PRIU обеспечивает стандартный интерфейс ISDN PRI или E1. Плата PRIU, показанная на рисунке, может быть установлена только в разъем CN2 материнских плат MBUI или MBUID. Спецификации интерфейса соответствуют рекомендациям ITU-Т G.704, G.703 и G.823. Плата PRIU использует формат кадра CEPT, состоящего из 32 8-битных тайм-слотов с суммарной скоростью передачи данных 2,048 МГц. Тайм-слот TS0 используется для синхронизации циклов, тайм-слот TS16 используется в качестве канала сигнализации (D-канал). Остальные 30 тайм-слотов доступны в качестве разговорных каналов (B-каналы). Плата PRIU обеспечивает выделение сигнала тактовой частоты из цифрового потока подключенной к ней линии. Выделенный тактовый сигнал передается в схему PLL на материнской плате MBU и используется в качестве внешнего источника синхронизации системы. Интерфейсная плата PRIU может работать как в режиме TE (режим терминального устройства), так и в режиме NT (режим сетевого устройства). Плата PRIU в режиме E1 поддерживает импульсный набор, тональный набор (DTMF) и сигнализацию MFC-R2 (на основе Рекомендации ITU-T Q.440-480). Двухсекционный DIP-переключатель определяет тип схемы интерфейса: PRI или E1. Назначение режима TE или NT производится при программировании системы. |
