Описание:
Извещатель пожарный ручной, питание 18 - 24 В, 350 мкА, с кнопкой
Назначение:

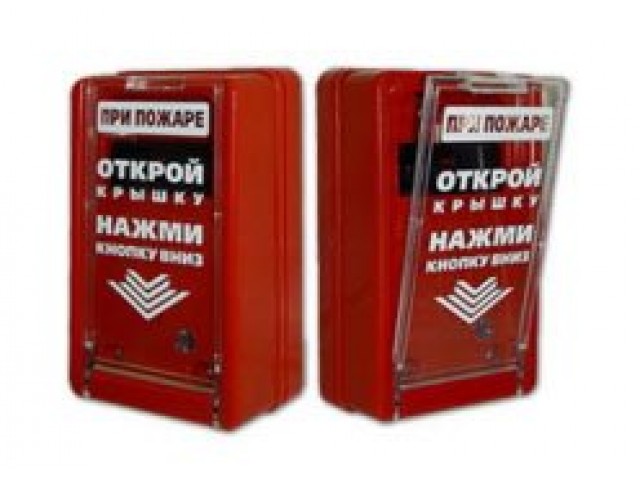

Извещатель пожарный ручной «ИПР-55» предназначен для ручного включения сигнала тревоги в системах пожарной и охранно-пожарной сигнализации.
Технические характеристики ИПР-55 красный:
| Напряжение питания от ШС, В |
18.0…24.0 |
Ток потребления в дежурном режиме, мА, не более |
0.35 |
Рабочая температура, °С |
-40…+50 |
Габаритные размеры, мм |
105х65х33 |
Масса, не более, кг |
0.095 |
ИПР-55 рассчитан на непрерывный круглосуточный режим работы с приборами приёмно-контрольными (в дальнейшем ППК), типа ППК-2, ППС-3, «Сигнал-42», «Нота», «Радуга», «Сигнал-20», «Сигнал-ВК», «ВЭРС», «Гранит», «Магистр», «Кварц-вар.3» и другими с аналогичными параметрами.
Питание ИПР-55 осуществляется от шлейфа сигнализации ППК. Извещатель выдает тревожный сигнал в ШС при переводе кнопки во включённое состояние (положение вниз). Перевод ИПР-55 в дежурный режим осуществляется возвратом кнопки в исходное состояние с помощью ключей, отвертки или другого предмета.
ИПР-55 имеет встроенную оптическую индикацию дежурного режима (проблесковый красный светодиод) и срабатывания (проблесковое более яркое свечение красного светодиода).
ИПР-55 осуществляет приём и отображение обратного сигнала (квитирование), при работе с ППК, типа, ППК-2, ППС-3.
ИПР-55 имеет три варианта включения:
• вариант 1 — включение ИПР в шлейф сигнализации с квитированием (приборы типа ППК-2 или аналогичных, выдающих в шлейф знакопеременное напряжение).
• вариант 2 — включение ИПР в шлейф сигнализации с квитированием (приборы типа «Сигнал-42-01» или аналогичных, с переполюсовкой напряжения в шлейфе в случае тревожного сообщения).
• вариант 3 — включение ИПР в шлейф сигнализации без квитирования (приборы типа «Нота», «Радуга», «ВЭРС», «Гранит», «Магистр», «Кварц-вар.3», «Сигнал-20», «Сигнал-ВК» или аналогичных).
Переключение вариантов производится с помощью соединителей К1-К3 («джамперов»), расположенных на плате ИПР.
Особенности:
Три варианта включения — с квитированием в знакопеременном ШС, с квитированием в ШС с переполюсовкой, без квитирования в ШС с постоянным напряжением.
Производитель: Арсенал Безопасности
